オーディオアンプの電源平滑用コンデンサを検討する
最近、親から譲りうけた４０年前の故障アンプ（Aiwa MX-9）を修理した。その中で電源平滑用コンデンサに関する知見を獲得したので忘れないように備忘録を残しておく。
電源平滑用コンデンサとは
アンプに使用されるのは直流電源だが、100vコンセントから取り出されるのは交流である。よって、古いアンプでは基本的に
トランス（交流を任意の電圧に降圧）→ダイオードブリッジ（全波整流）
この回路によって直流を得る。出力される波形は交流のsine波のマイナス成分を上下反転させたものであるが、このままでは振幅が大きく定電圧を要求される用途としては不適格である。そこで後段にコンデンサを接続し、波形のへこみ区間をコンデンサが電荷を放出し補うことで電圧の変動を小さくする。
参考：FH Channel様↓
つまり、電源平滑用コンデンサの容量を大きくすればするほど、出力される波形はより平滑される（リプル電圧は低くなる）。
FH Channel様の動画のグラフより、大体10000μFあたりが最もコスパの良い容量であることが分かったが、では何も考えずに容量の大きいものに交換してもよいのだろうか。
答えはNOである。
コンデンサの突入電流・ブリッジダイオードの耐突入(サージ)電流
コンデンサは、放電状態から充電する時に当然電流を必要とする（充電完了まで実質ショート状態としてふるまう）。このとき電流を制限する要素が無い場合、コンデンサの前段にある素子に瞬間的に大電流が流れ、コンデンサの容量が大きくなれば突入電流も大きくなる。
→トランスの電圧、巻き線抵抗で上限何A流れるかを計算可能。
±27v、0.4Ωと仮定すると、オームの法則より27 * √2(実効値) / 0.4(Ω) = 約95A。
大体100000μF⇧で電流は飽和し、10000μFだと最大値の60％・6800μFで35％ほど流れる。(10000μF→57A、6800μF→33A)
突入電流対策には抵抗追加、突入電流保護のためのサーミスタ・リレーがある。
実例を挙げて考えていく。

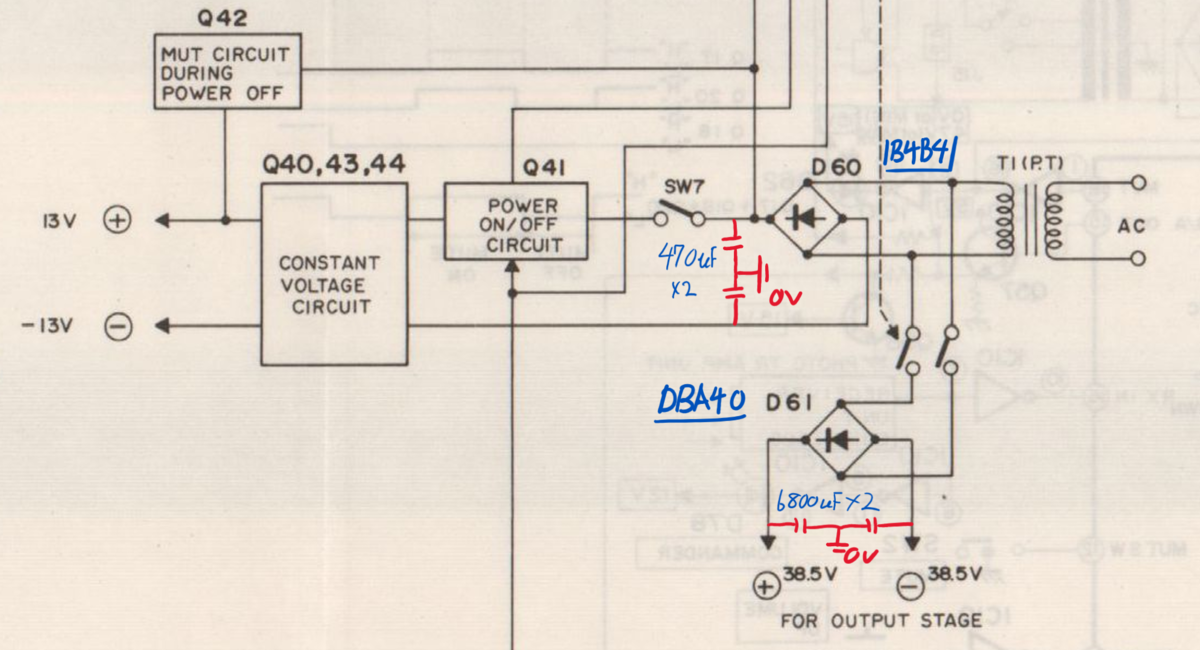

回路を見ると、±13vは1B4B41（ダイオードブリッジ）・470μf、±38.5vはDBA40・6800μfのコンデンサ（0.064Ωx2）が使用されている。素子は並列に接続されているが実際には1B4B41の前段に合計4.4Ωの抵抗が挿入されている。
合成抵抗R= 4.4*0.128 / 4.4+0.128 = 約0.124Ω
分流の法則より
DBA40 ：(0.124/0.128) * 95 = 92(A) (10000μF→55A、6800μF→32A)
1B4B41：(0.124/4.4) * 95 = 2.7(A)
つまり、この回路では6700μF×2のコンデンサの充電が終わるまで大半の電流がDBA40にかかるということになるか。
そこから1B4B41に電流が流れ始めるので
かかる最大の電流は 27*√2(V) / 4.4+0.4(Ω) = 7.9 (A) (10000μF→4.8A、6800μF→2.8A)

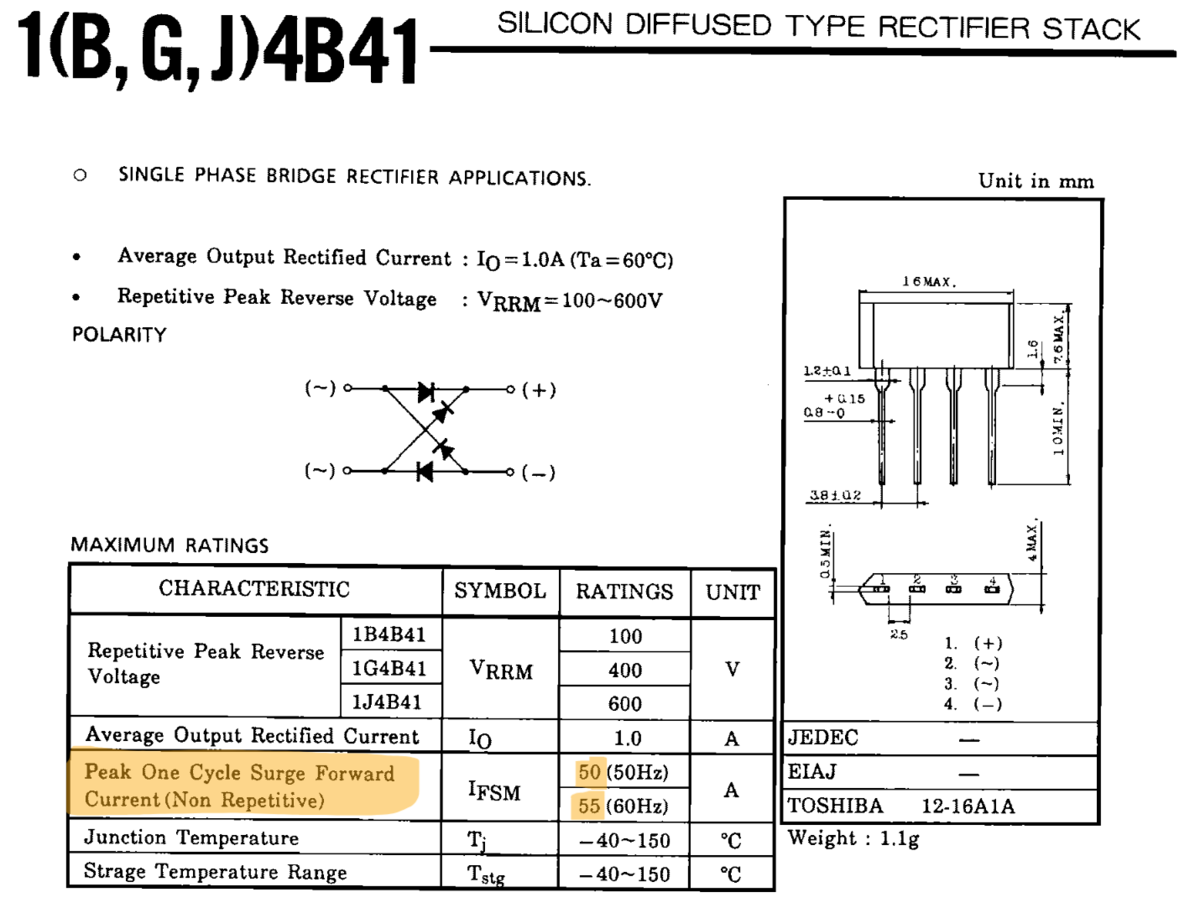

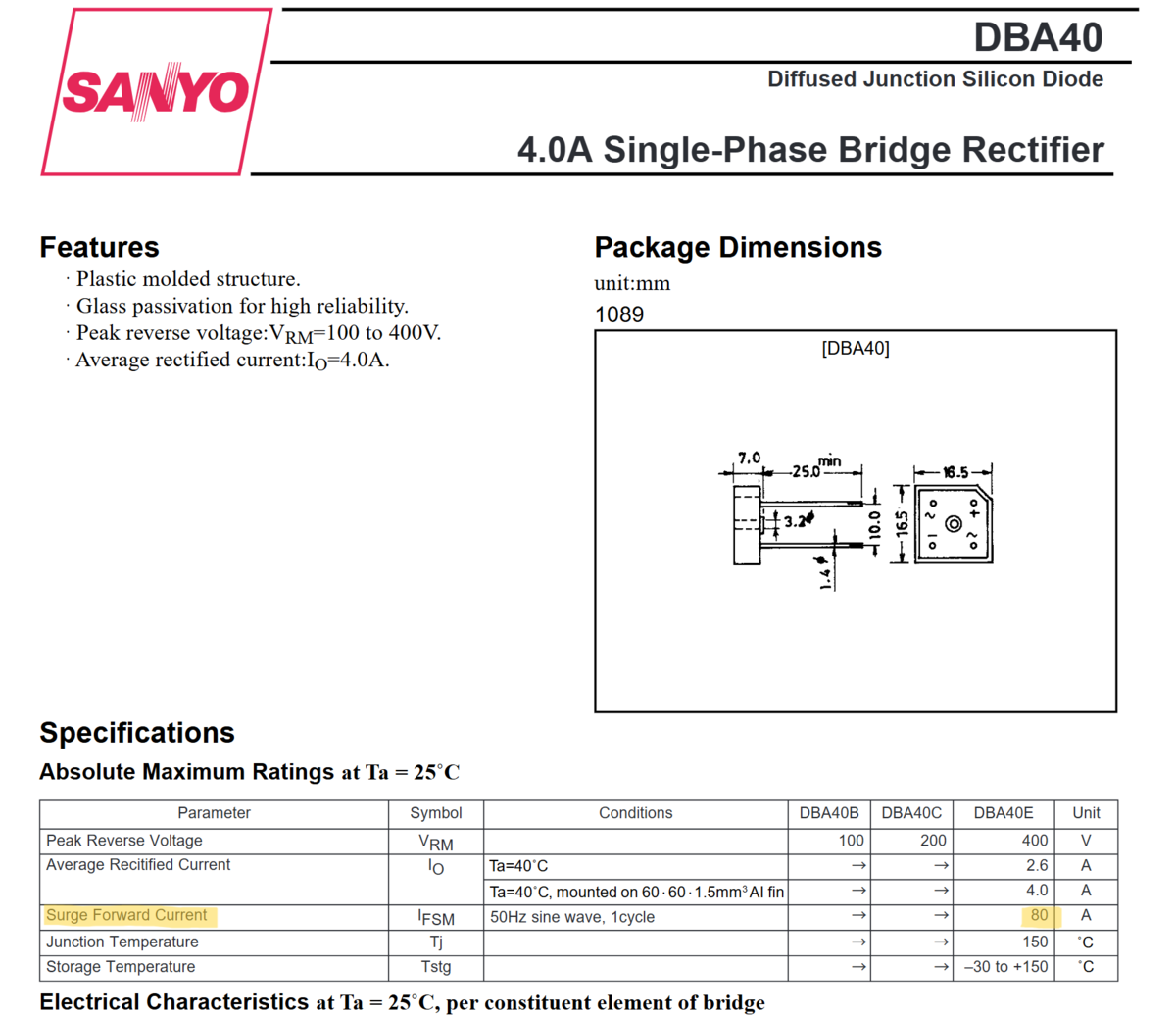

ここで、各ダイオードブリッジのデータシートを参照する。
1B4B41は前段に抵抗が入っていることでそこそこ大きなコンデンサを積めそう。
→基盤のサイズの問題で2000μFくらいが限界。
安全係数は２倍以上用意しておきたいので、DBA40は微妙か...
→前段に突入電流保護のリレーが入っているので一応いけるかもしれない。
実際にはMX-90の修理を行った際、コンデンサの容量は全くいじっていないが、次回「Lo-D HA-50M」の修理を行うときは容量も改善していこうと思う。
